Группа Компаний ООО НПП «АВЭМ» и ООО «Авиаагрегат-Н» предлагает Испытания кабелей. Проведение испытаний высоковольтных кабелей, проводов, кабельных линий.
Силовой кабель используется на промышленных предприятиях, а также применяется в качестве проводника для передачи трёхфазного тока трансформаторных подстанций объектам транспортного или коммунального хозяйства. Кабель используют во влажных или сухих помещениях. Он может быть проложен в грунте, шахтах, под штукатуркой. Кабель состоит из трёх обязательных элементов: внешняя оболочка, изоляция и жила, по которой течёт ток. Чаще всего жилы изготавливают из алюминия и меди. Ещё есть дополнительные элементы: экран, поясная изоляция, подушка под броню и сама броня кабеля.

Сегодня существует большой выбор силовой кабельной продукции, которая подразделяется на типы в зависимости от материала, используемого при изготовлении, размера, назначения, места использования. При производстве кабелей используют разную изоляцию, это нужно учитывать при проведении испытаний. Она бывает пропитанная бумажная, полимерная и из сшитого полиэтилена.

В процессе эксплуатации кабелей под влиянием ряда факторов, таких как воздействие агрессивных химических сред, колебания температур и других, изменяются параметры изоляции, поэтому необходимо регулярно проводить проверки кабельных проводов.

Испытание кабельных линий, а также высоковольтных кабелей и проводов является неотъемлемой частью нормального функционирования трансформаторов, генераторов, систем электроснабжения в целом.

Для обеспечения надёжной и бесперебойной работы силовых проводных кабельных линий, необходимо проводить испытания высоковольтных кабельных линий перед сдачей в эксплуатацию, а также регулярно организовывать на производстве планово-профилактические проверки кабельной продукции, которые включают как внешний осмотр, так и ряд других тестовых диагностик.

Проверка силовых и высоковольтных кабелей должна проводиться в соответствии с Государственными Стандартами. Величина напряжения, которое используется для проведения испытаний, также устанавливается ГОСТ или ТУ на конкретный вид кабеля.

Группа компаний "АВЭМ" и "Авиаагрегат-Н" для проведения испытаний и проверок силовых кабелей, высоковольтных проводов, кабельных линий предлагает испытательную станцию ВИУ-35(К). Наши специалисты помогут монтировать оборудование на производстве, а также обучат ваших работников проводить качественные проверки и измерения основыных показателей кабелей, проводов. Доставка любого оборудования осуществляется по всей России, включая Москву, Санкт-Петербург.

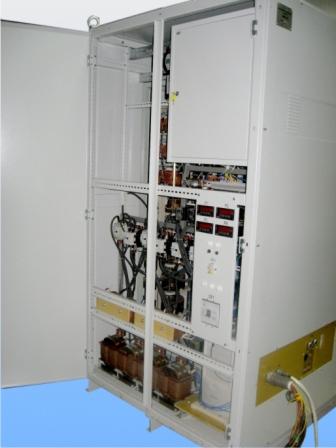

Технические данные ВИУ-35(К)

Испытательная установка ВИУ-35(К) предназначена для проведения в автоматизированном или ручном режиме испытаний электрической прочности изоляции повышенным напряжением промышленной частоты 50 Гц согласно требованиям ГОСТ 2990-78; измерения сопротивления изоляции, коэффициента абсорбции и коэффициента поляризации проводов СИП, а также высоковольтных, силовых кабелей с различными видами изоляции на номинальное напряжение до 6 кВ с числом жил от 1 до 6 согласно требованиям ГОСТ 3345-78.
Область применения станции ВИУ-35(К)

Проведение испытаний кабелей. Вся номенклатура по ГОСТ 16442 или технические условия на конкретные марки: ВВГ, ВБбШв, ПвПГ, КППГЭ на номинальное напряжение переменного тока 0,66, 1, 3, 6 кВ, исполнения: нг-LS, нг-FRLS, нг-HF, число жил может быть 1-6. Сечение жил кабеля: 1,5 -240 мм2
Испытание высоковольтных линий, кабелей, проводов. Самонесущие изолированные и защищенные провода для воздушных кабельных линий электропередач: СИП-1 0,66/1 кВ, СИП-2 0,66/1 кВ, СИП-3 20 кВ, СИП-3 35 кВ, СИП-4 0,66/1 кВ по ГОСТ Р 52373-2005, ТУ 16-705.500-2006. Число жил: 1, 2, 4. Сечение основных жил: 16 -240 мм2.
Проведение испытаний кабелей для подвижного состава по ТУ 16.К71-291-99 марок ППСТВМ, ППСТВМнг(А), число жил: 1, сечение жил: 0,75- 300 мм2, кабели для подвижного состава марок КПСТВМ, КПСТВМнг(А), число жил 2, 3, 4, 7, 12, 16, 19, 24, 37, сечение жил кабеля: 1,5 и 2,5 мм2.
Испытательная станция размещается на двух испытательных полях.
Размещение станции – на площади размером 6000 х18 000 мм.
Примерная компоновка:

высоковольтный отсек (блок) 3000 х 6000 мм
помещение для персонала с органами управления 3000 х 6000 мм
поле №1 3000 х 6000 мм
поле №2 3000 х 6000 мм
ВИУ-35 изготавливается в климатическом исполнении УХЛ 4.2 согласно ГОСТ 15150.
Эксплуатация установки (испытание кабеля) должна осуществляться в следующих климатических условиях:

температура воздуха от 10°С до 35°С;
относительная влажность 80% при 25°С;
атмосферное давление от 84,0 кПа (630 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
окружающая среда не взрывоопасная, не содержащая агрессивных паров и газов.
Основные технические характеристики высоковольтной станции приведены в таблице

Наименование параметров
Значение
Потребляемая мощность, не более, кВА 100
Вес, не более, кг 1500
Время непрерывной работы, не менее, ч До 24
Диапазон ре
