Россия, Ростовская область

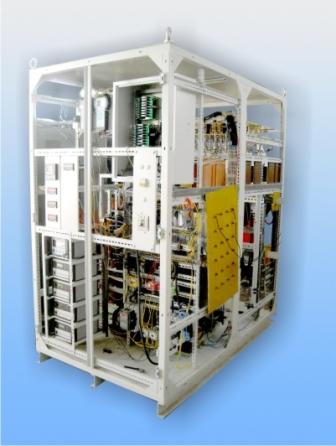

Группа компаний «АВЭМ» и «Авиаагрегат-н» предлагает Комплексный стенд испытаний трансформаторов тока (КСиТТ). предназначен для проведения автоматических испытаний и поверки трансформаторов тока, класса точности 0,1 и ниже в условиях эксплуатации и выпуска трансформаторов, предназначенных для приёма, преобразования и распределения электрической энергии частотой 50 Гц в сетях энергосистем и потребителей электроэнергии. Лаборатория оснащается всем необходимым оборудованием для проведения поверочных и вспомогательных работ в автоматическом режиме. Электрические испытания трансформаторов тока производятся на одном испытательном поле разновременно. Стенд предназначен для работы со следующими токами: 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000, в том числе и для эталонных трансформаторов.
Комплексный стенд проверки трансформаторов обеспечивает проведение поверки измерительных трансформаторов тока в соответствии с требованиями ГОСТ 8.217-2003, ГОСТ 23624-2001 и др.
Силовое, эталонное оборудование стенда, электронный блок и рабочее место оператора размещаются стационарно, в помещении (помещениях), распланированном по согласованию с заказчиком. Испытательный стенд поставляется "под ключ".
КСиТТ позволяет проводить следующие испытания электрооборудования:
- определение токовых и угловых погрешностей;
- проверка предельной кратности;
- проверка коэффициента безопасности приборов вторичных обмоток для измерений;
- определение тока намагничивания и определение правильности маркировки выводов;
- определение вольт-амперных характеристик;
- испытание межвитковой изоляции обмоток;
- измерения сопротивления вторичных обмоток постоянному току.
Испытательные стенды управляются при помощи персонального компьютера. Кроме того, результаты всех испытаний сохраняются в базе данных и могут быть рассмотрены и распечатаны в любой момент времени после проведения испытаний трансформатора.
Технические данные
Диапазон рабочих температур от 10 до 45°С, относительная влажность до 80 % при 25ºС.
Питание стенда осуществляется от сети переменного тока напряжением 220 В и сети переменного тока трехфазным напряжением 380 В, частотой 50 Гц.
В тесте определение коэффициента трансформации и угловой погрешности:
- точность измерения угловой погрешности: 0,1мин;
- коэффициент трансформации: 0,001.
В тесте определение ток намагничивания, вольт–амперные характеристики:
- точность измерения напряжения: 0,1%;
- точность измерения тока (без учета погрешности трансформатора тока): 0,1%;
- точность измерения тока (с учетом погрешности трансформатора тока): 0,3%;
- точность измерения мощности (без учета погрешности трансформатора тока): 0,2%;
- точность измерения мощности (с учетом погрешности трансформатора тока): 0,4%.
В тесте испытание межвитковой изоляции:
- точность измерения тока: 0,1%;
- точность измерения напряжения ВН: 0,5%.
В тесте измерение активного сопротивления:
- максимальный ток через обмотку 10А;
- диапазон измеряемых сопротивлений: 0,001-50000 Ом;
- точность измерения сопротивления: 0,1%.
Состав комплекта Комплексного стенда испытаний трансформаторов тока
Наименование единицы Количество
Микропроцессорный блок 1
Персональный компьютер 1
Диск с программным обеспечением 1
Сетевые шнуры для подключения электронного блока к персональному компьютеру 2
Низковольтный шкаф 1
Фильтрующее - симметрирующее устройство 1
Эталонный трансформатор 1
Регулируемый источник напряжения 1
Нагрузочное устройство 1
Вольтметр 5 кВ 1
Система подключения трансформатора 1
Программа и методика первичной и периодической аттестации 1
Паспорт 1
Руководство по эксплуатации 1
